問題
本文中の [ d ], [ e ] に入れる適切な語句を答えよ。
K社は国内にデータセンターを所有する大手EC事業者である。データセンターのネットワークには、VXLAN (Virtual eXtensible Local Area Network) を利用している。K社の情報システム部は、ネットワークの拡張性を向上させるために EVPN (Ethernet VPN) の適用を計画しており、EVPN を用いた VXLAN の技術検証を行うことを検討している。
〔現行の検証ネットワーク〕

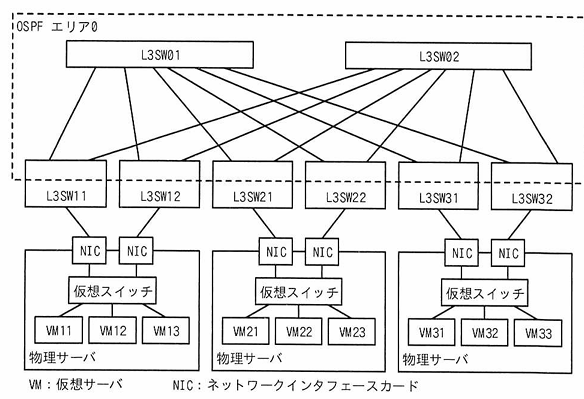

K社は、現行のネットワークの維持管理のために、検証ネットワーク（以下、検証NWという）を構築している。現行の検証NWを図3に示す。
図3の概要を次に示す。
- 物理サーバに接続するL3SWのポートには、タグVLANを設定している。
- 物理サーバの二つのNICはアクティブ／スタンバイ構成であり、L3SW11、L3SW21及びL3SW31に接続するNICをアクティブにしている。
- L3SWの経路制御にはOSPFを用いている。
- L3SWは、OSPFで交換するLSA (Link State Advertisement) の情報から [ d ] というデータベースを作成する。次に、[ d ] を基に、それぞれのL3SWを根とする [ e ] ツリーを作成して、ルーティングテーブルに経路情報を登録する。

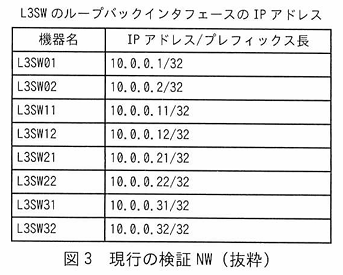

- LSA に含まれるルータ ID には、それぞれの L3SW のループバックインターフェースに割り当てた IP アドレスを使用している。
- OSPF の ECMP (Equal-Cost Multipath) によって、トラフィックを負荷分散している。
- PIM-SM (Protocol Independent Multicast – Sparse Mode) による IP マルチキャストルーティングを用いており、L3SW01 及び L3SW02 に IP マルチキャストのランデブーポイントを設定している。
2024年度（令和６年度）春期 ネットワークスペシャリスト試験 午後Ⅱより引用・改変
・
・
・
・
・
・
答え
[ d ] LSDB
[ e ] 最短経路
・出題のポイント
OSPFについての用語知識を問う問題です。
・OSPFとは
OSPF（Open Shortest Path First）とは、TCP/IPネットワークにおいて、ルータ間でルーティング情報を交換し、ネットワーク内の最適な経路を決定するために使用されるルーティングプロトコルです。
各ルータは、直接接続されたリンクの状態（インターフェースの状態、帯域幅、接続されているルータなど）に関する情報をLSA (Link State Advertisement) という形でネットワーク内の他のOSPFルータと交換します。
各ルータは、受信したLSAの情報に基づいて、ネットワーク全体のトポロジマップをLSDB（Link-State Database）として自身で構築します。
そして、このトポロジマップに対してSPF (Shortest Path First) アルゴリズム（別名ダイクストラ法）を実行し、自身を根とする最短経路ツリーを作成します。
・解の導出
以上の解説により、解答は、「 [ d ] LSDB、 [ e ] 最短経路」となります。
